La Résistance

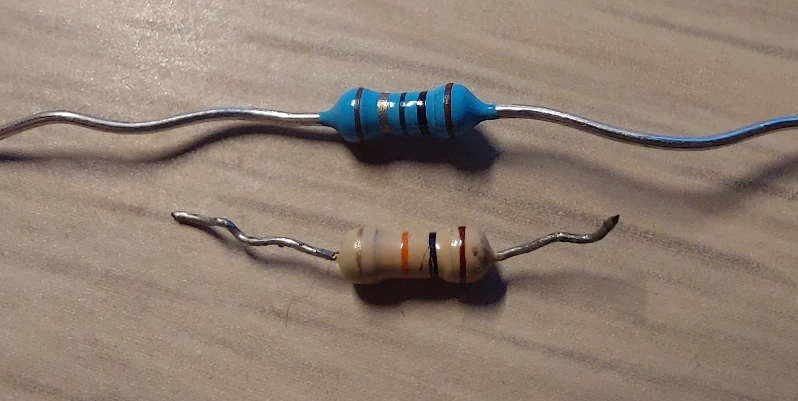

La résistance (Resistor) est un composant utilisé pour réduire la circulation du courant électrique.
Les valeurs des résistances sont indiqué par des anneaux de couleur :
"Chiffres" : pour les 2 ou 3 premiers anneaux
| Couleur | Chiffres | Multiplicateur | Tolérance | Abréviation |
|---|---|---|---|---|
| Noir | 0 | 100 (1) | ± 20 % | BK | Marron | 1 | 101 (10) | ± 1 % | BN | Rouge | 2 | 102 (100) | RD | Orange | 3 | 103 (1K) | OG | Jaune | 4 | 104 (10K) | YE | Vert | 5 | 105 (100K) | ± 0,5 % | GN | Bleu | 6 | 106 (1M) | ± 0,25 % | BU | Violet | 7 | 107 (10M) | ± 0,10 % | VT | Gris | 8 | 108 (100M) | ± 0,5 % | GY | Blanc | 9 | 109 (1B) | WH | Or | 0,01 | ± 5 % | GD | Argent | 0,001 | ± 10 % | SR |
Il existe un moyens de retenir l'ordres des couleurs avec une phrase mémmotechnique : << Ne Manger Rien Ou Jeûner Voilà Bien Votre Gande Bêtise >>.
La Résistance CMS
Une résistance CMS est un composant monté directement à la surface d'une carte électronique. Elle est très petite et porte parfois un code imprimé qui permet d'identifier sa valeur.
Lire le code de la résistance
Pour les codes numériques classiques, les derniers chiffres indiquent combien de zéros ajouter aux premiers chiffres. La valeur obtenue est en ohms (Ω).
| Type de marquage | Code | Calcul | Valeur |
|---|---|---|---|
| 3 chiffres | 472 | 47 × 102 | 4 700 Ω (4,7 kΩ) |
| 3 chiffres | 103 | 10 × 103 | 10 000 Ω (10 kΩ) |
| 4 chiffres | 1002 | 100 × 102 | 10 000 Ω (10 kΩ) |
| Virgule indiquée par R | 4R7 | R remplace la virgule | 4,7 Ω |
| Virgule indiquée par R | R47 | R remplace la virgule | 0,47 Ω |
| Résistance zéro ohm | 000 ou 0 | Utilisée comme liaison | 0 Ω |
Un code à 3 chiffres utilise les deux premiers chiffres comme valeur de départ et le troisième comme multiplicateur. Avec 4 chiffres, les trois premiers forment la valeur de départ et le quatrième indique le multiplicateur.
Certains composants de précision utilisent un code spécial à lettres, et les plus petits modèles peuvent ne porter aucun marquage. Dans ces cas, il faut consulter la documentation du composant ou mesurer la résistance avec un multimètre.
